芯片引脚又称管脚，是从集成电路（芯片）内部电路延伸出来与外围电路相连的接线 。所有引脚共同构成了芯片与外界交互的接口。下面我们就从功能和物理形态分类去了解引脚的相关知识。

一、按功能用途分类

这是最核心的分类方式，直接反映引脚的电路作用：

●  电源引脚

作用：为芯片提供工作电压和电流，维持内部电路运行。

常见类型：VCC/VDD（正电源引脚）、VSS/GND（接地引脚）、VEE：（负电源引脚）、VBAT（电池供电引脚）

●  输入引脚

作用：接收外部电路的信号（如控制指令、数据等）。

常见类型：数字输入（DI）、模拟输入（AI）、时钟输入（CLK/OSC）

●  输出引脚

作用：向外部电路发送信号（如处理后的数据、控制信号）。

常见类型：数字输出（DO）、模拟输出（AO）、差分输出（如 LVDS、HDMI 的信号对）

●  输入 / 输出引脚

作用：可通过配置切换为输入或输出模式，灵活性高。

典型例子：通用输入输出口（GPIO）

●  控制引脚

作用：控制芯片的工作模式或功能切换。

常见类型：使能端（EN/CE）、复位端（RST/RESET）、模式选择（MODE/SEL）、中断请求（INT）

●  数据传输引脚

作用：用于芯片与外部设备之间的数据交互（多为总线接口）。

常见类型：并行数据引脚（如 D0-D7）、串行数据引脚（SDA、SCL、MOSI/MISO、SCK、TX/RX）、差分数据引脚（如 USB 的 D+/D-）

●  特殊功能引脚

作用：实现芯片特有的功能，因芯片类型而异。

常见类型：晶振引脚（XTAL）、校准引脚（Trim）、测试引脚（TEST）

二、按物理形态分类

●  直插引脚

特点：引脚为长金属针，可穿过 PCB 板焊接（如 DIP 封装的芯片），适合手工焊接，成本低。

●  表面贴装引脚

特点：引脚短且扁平，贴在 PCB 表面焊接，适合高密度封装（如 QFP、SOP、BGA 封装）。

常见形态：翼形引脚、球形引脚、针栅阵列

三、芯片案例分析

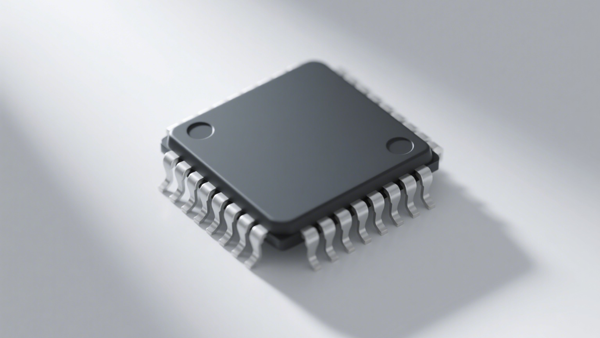

JZ8P1521是晶哲科技推出的一颗极具性价比的8位单片机，下面我们从引脚和封装来具体了解下这颗芯片。

●  I/O配置：

>  2 组双向 IO 端口:P5，P6

>  12 个 I/O 口

>  P63 可配置上拉和输出

>  唤醒端口:P6 口

>  12 个可编程上拉 I/O 引脚

>  11 个可编程下拉 I/O 引脚

>  12 个可编程驱动增强 I/O 引脚

>  外部中断:P60

>  外部电压检测端口:P63

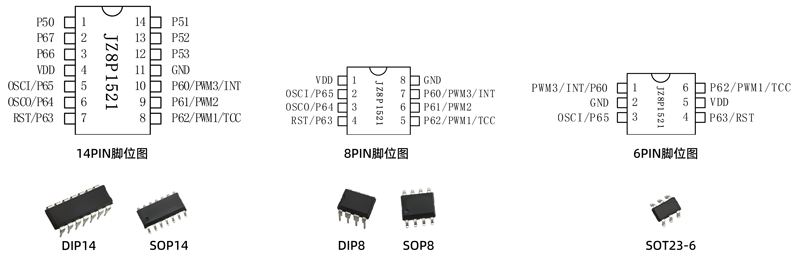

●  脚位图和封装：
